Selbstbau einer Spannzange

14.03.2015

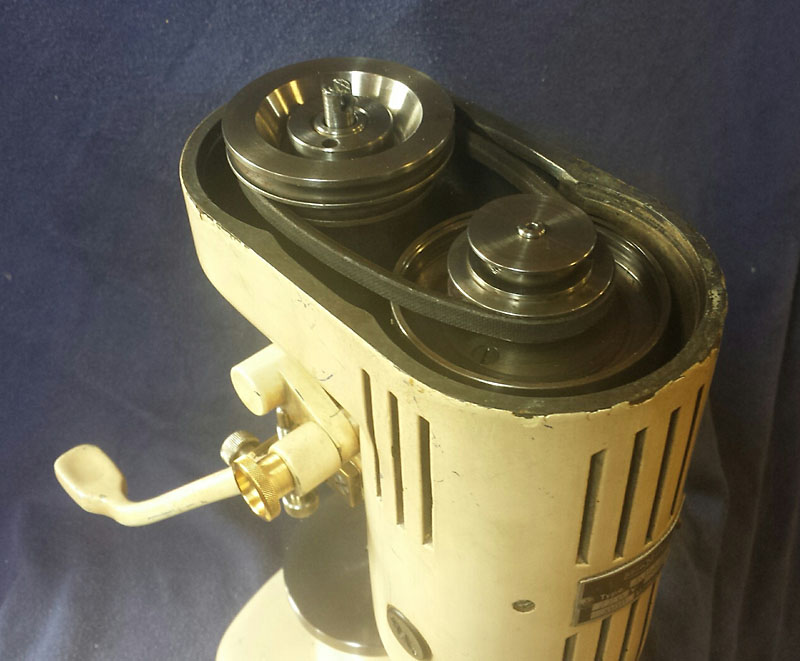

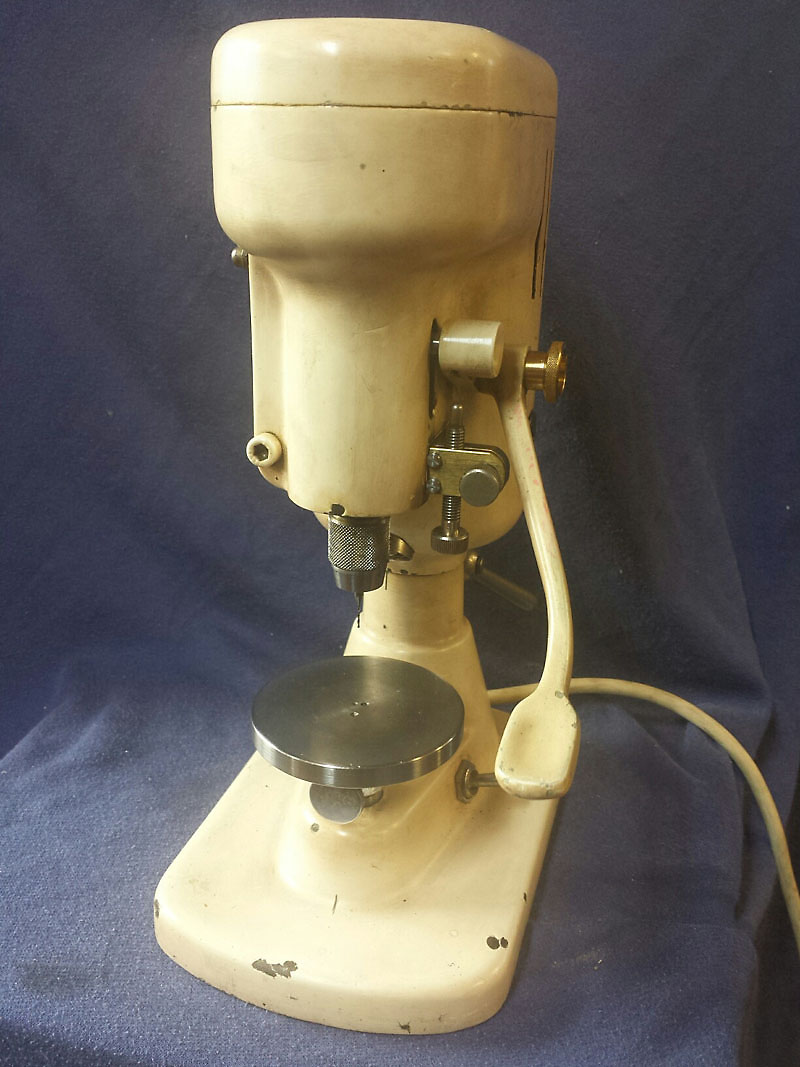

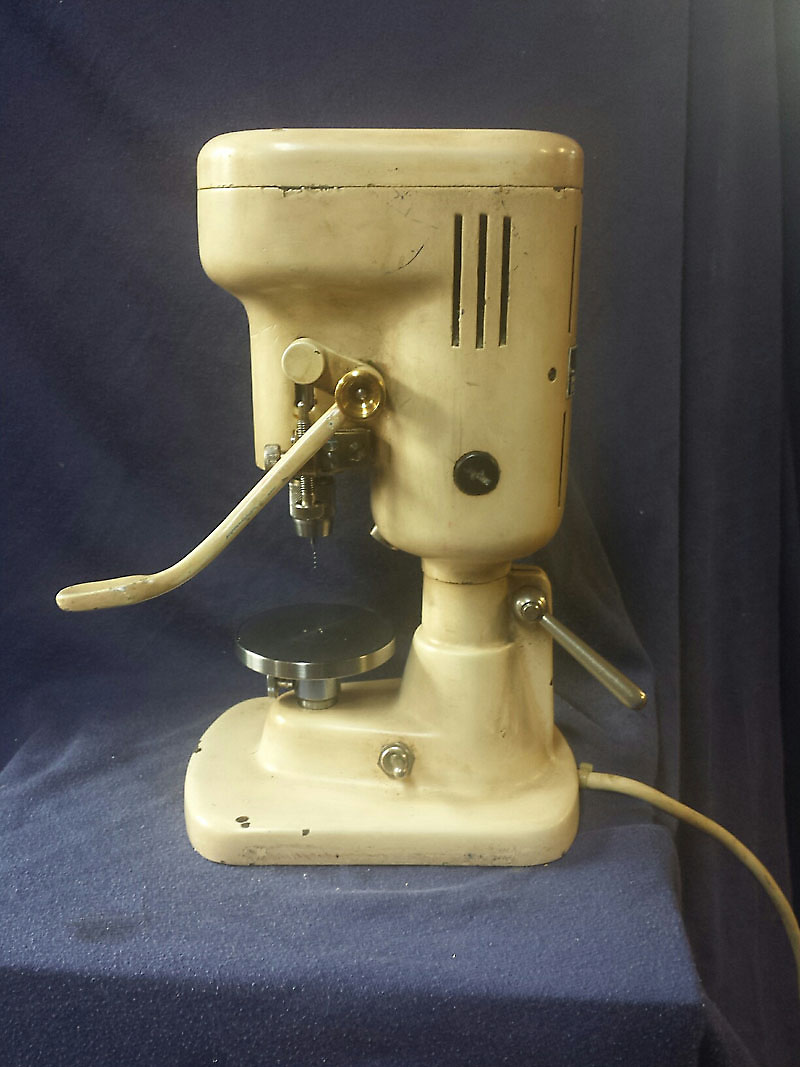

Diese kleine Maschine gehört jetzt zu meinem Maschinenpark:
Möller Wedel
Type BU 350 30
20W
3000U/min







Unter die Motor-Riemenscheibe gehört eugentlich noch eine Fliehkraftbremse.
Die war aber total verschlissen und am Ende. Darum habe ich sie ausgebaut.

Es war mir nicht möglich für diese kleine Tischbohrmaschine passende Spannzangen zu finden.
Eine Ähnliche Spannzange konnte ich ersteigern, aber weder Konuswinkel noch Gewinde passten.

Also war mal wieder Selbstbau angesagt.



Ich muß mich im Vorfeld schon mal für die Bildqualität entschuldigen.
Die Bilder habe ich mit meiner alten Kamera gemacht.
Nach dem ganzen Geknipse mit dem Handy war das etwas ungewohnt.

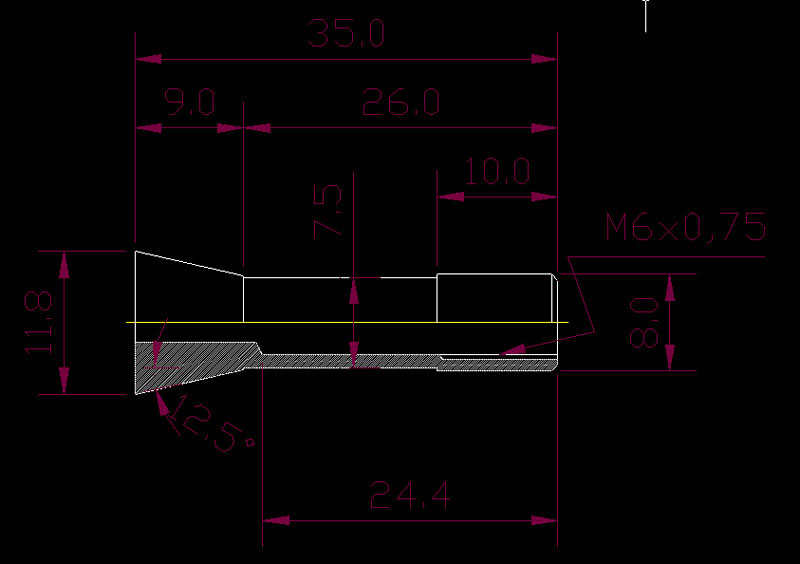

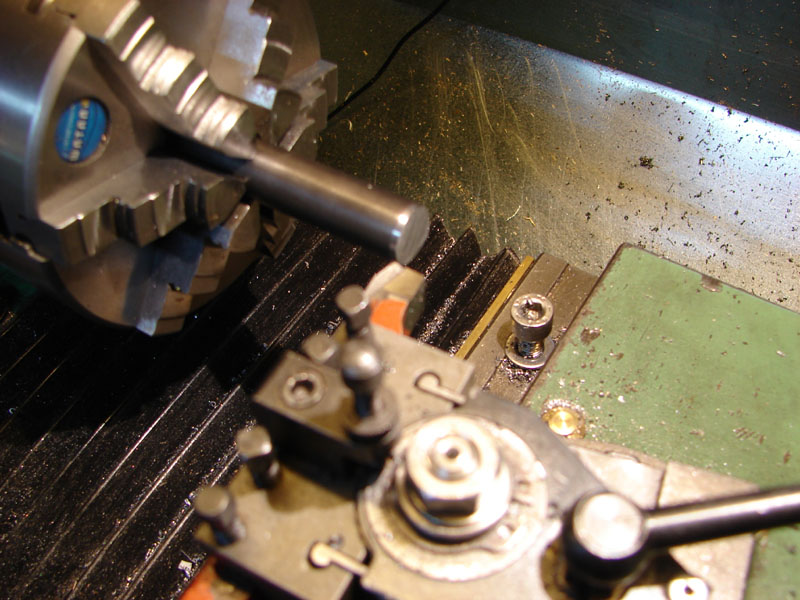

das Rohmaterial: ETG100

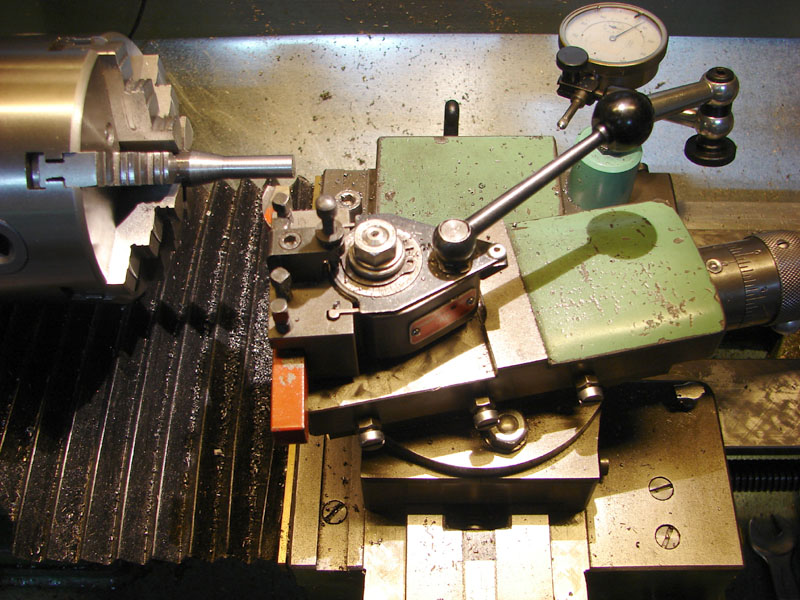

Kontur mit 0,5mm Aufmaß vorgeschruppt

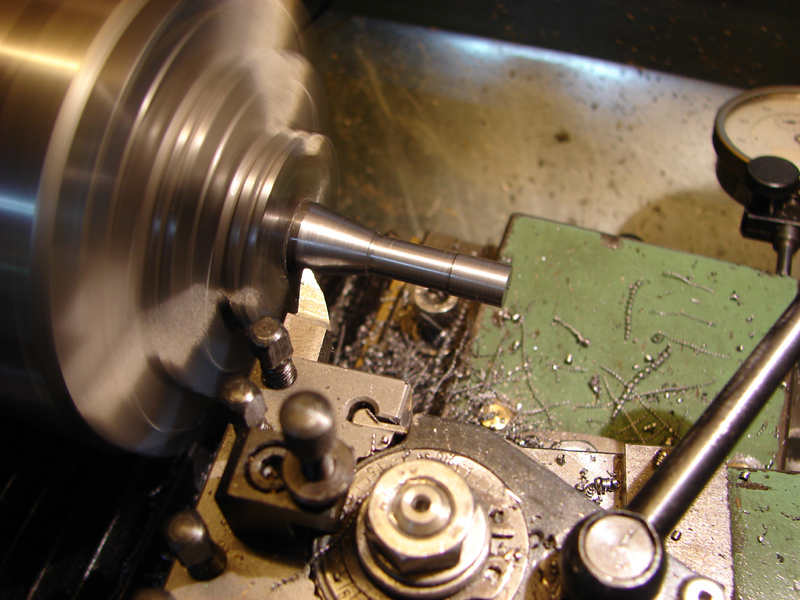

Nenndurchmesser 8mm fertig gedreht. Punktlandung!

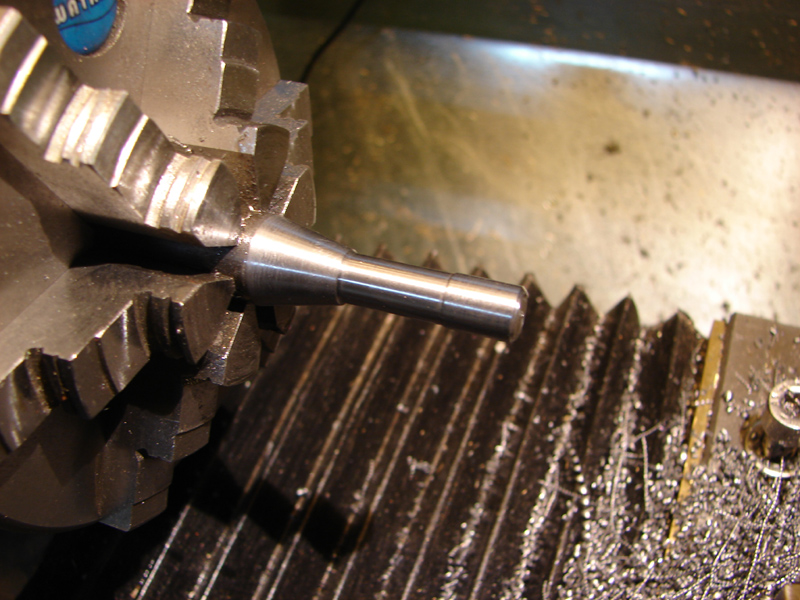

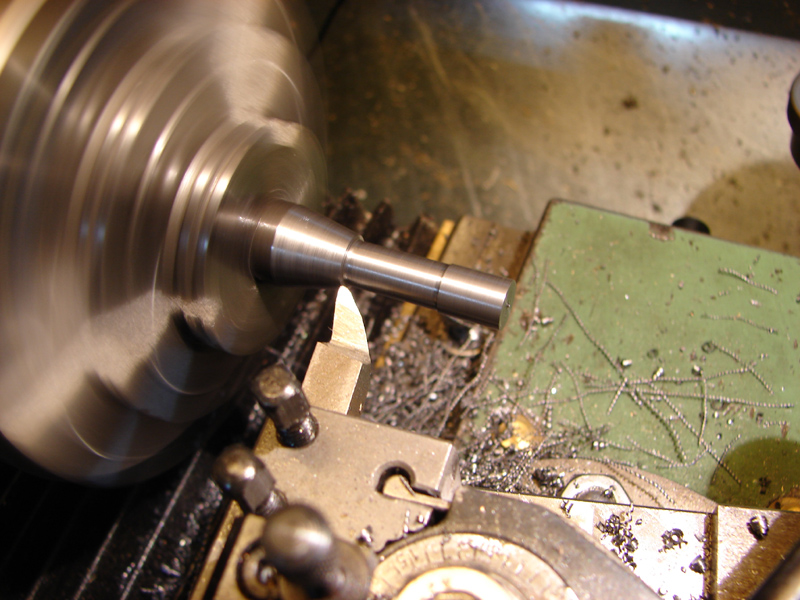

Schaft auf 7,5mm abgesetzt

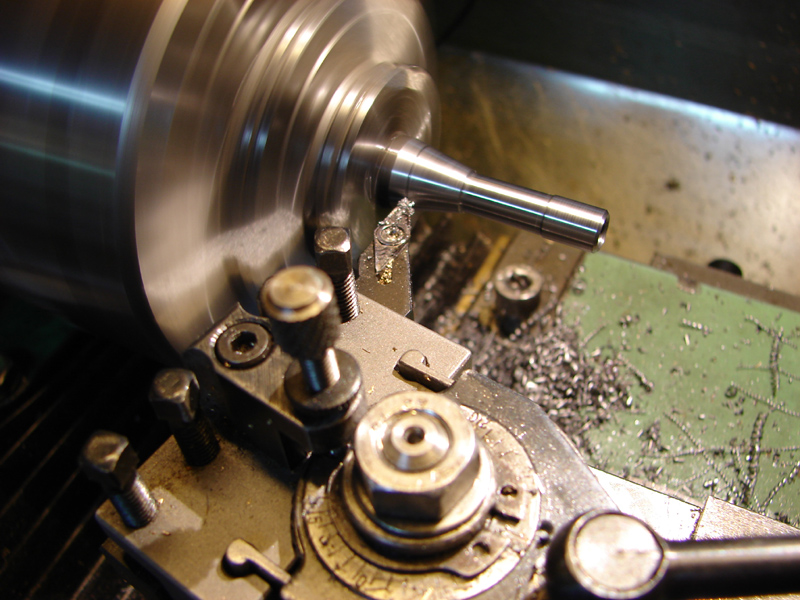

Konus fein nachgedreht (aber nicht fertig, siehe unten)


Fase angedreht

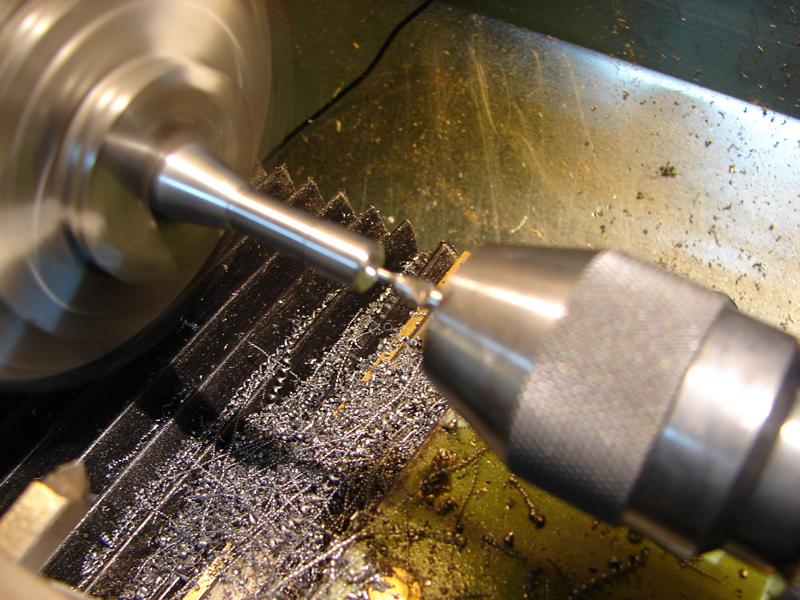

Zentrierung gesetzt

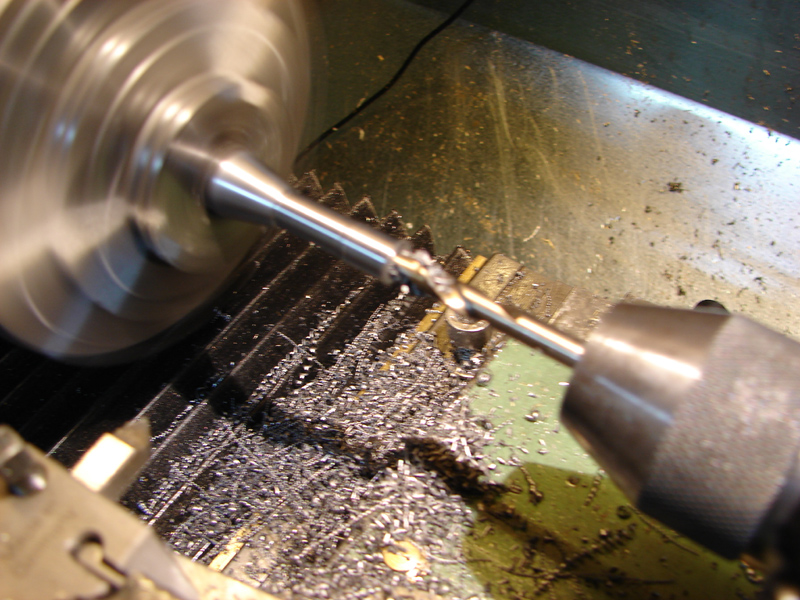

auf 5,2mm aufgebohrt

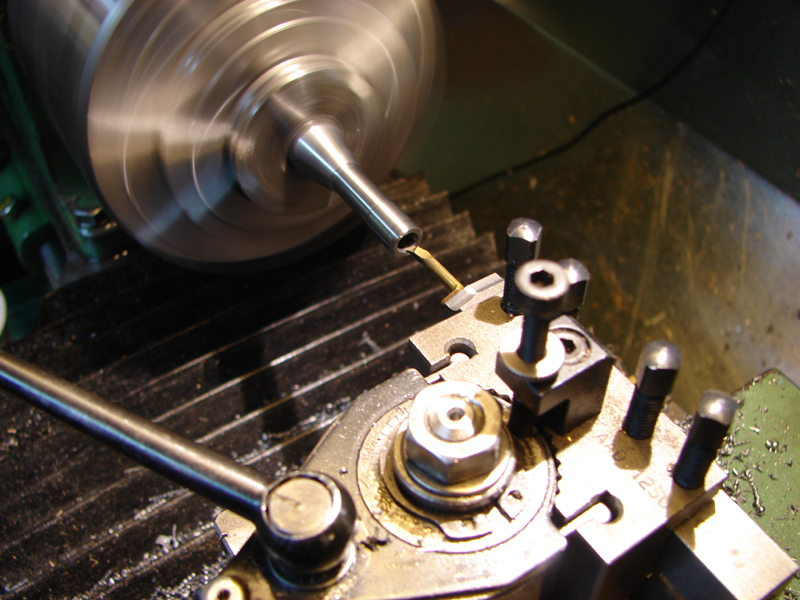

auf 5,3mm ausgedreht

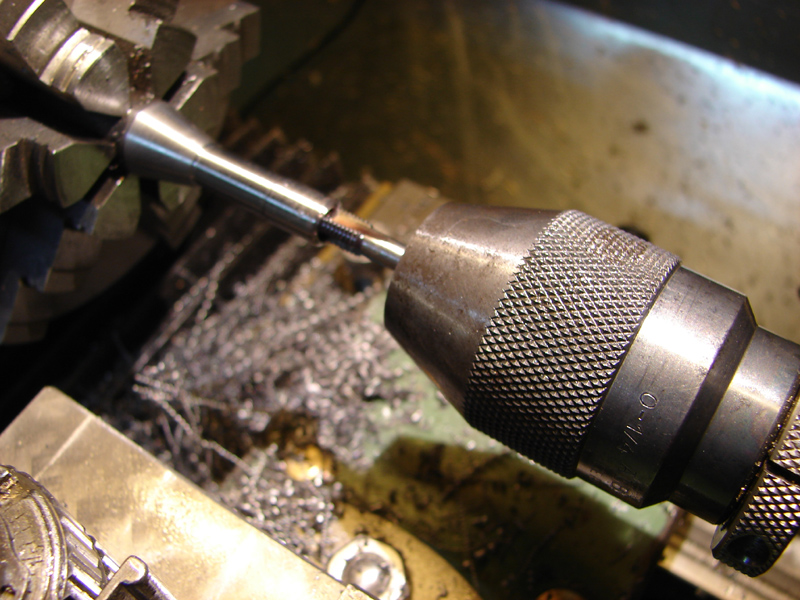

Gewinde M6x0,75 geschnitten


Länge markiert

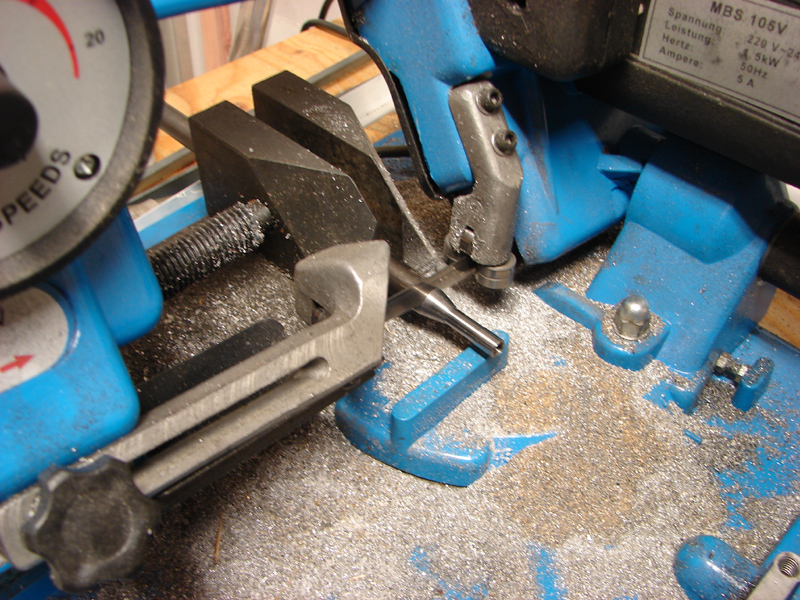

auf der Bandsäge auf grobe Länge gebracht


Planfläche zum Bohren etwas plan gedreht


Konus noch mal leicht überdreht, damit er konzentrisch zur Bohrung liegt


Zentrieren

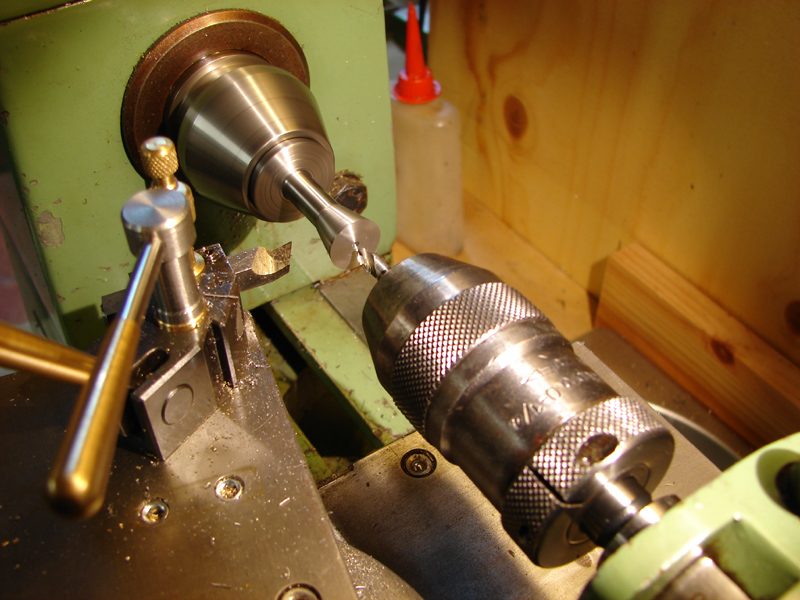

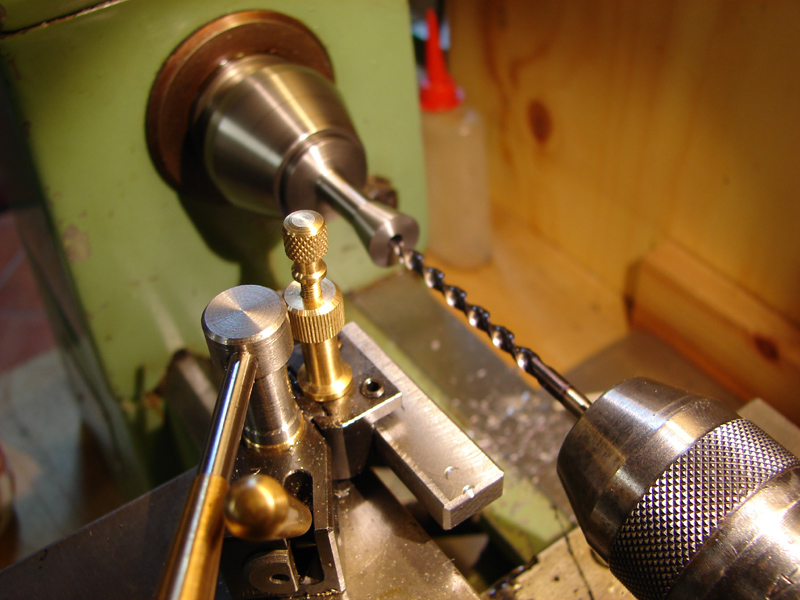

auf 3mm vorbohren


3,8mm aufbohren

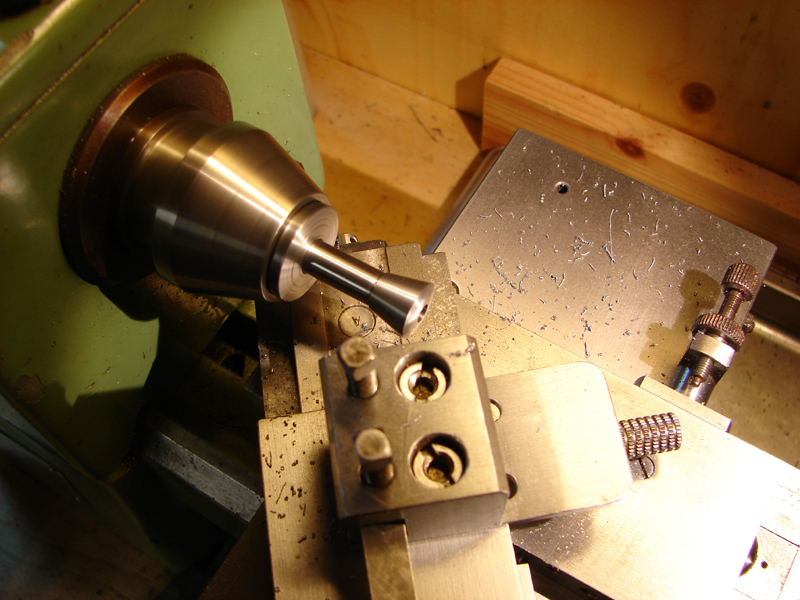

auf 3,9mm ausdrehen

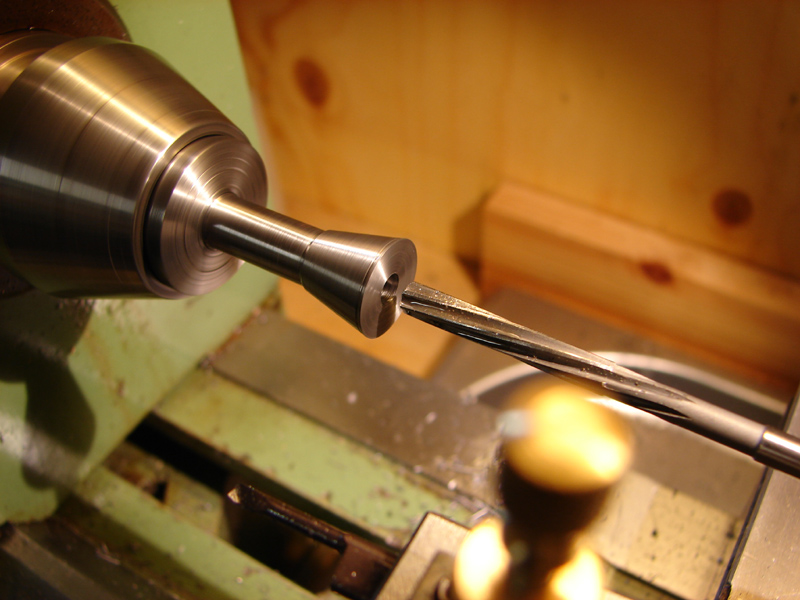

auf 4,00 aufreiben

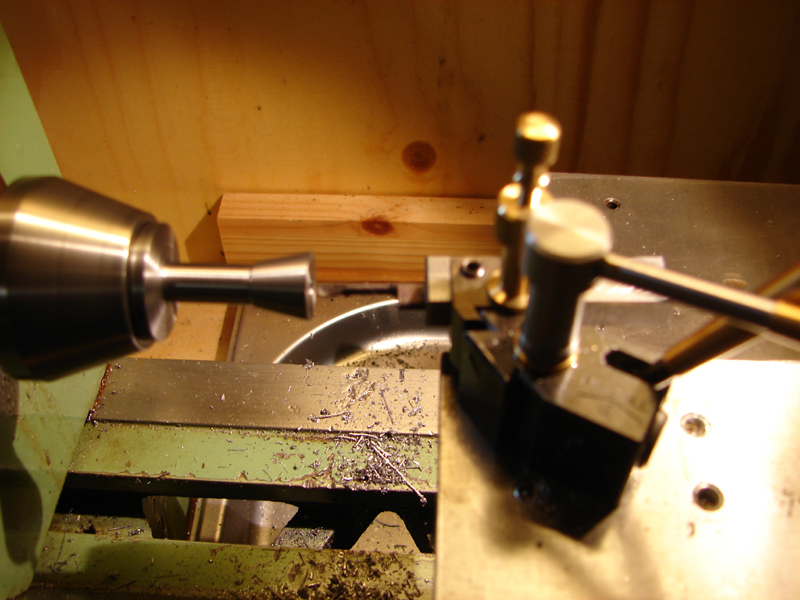

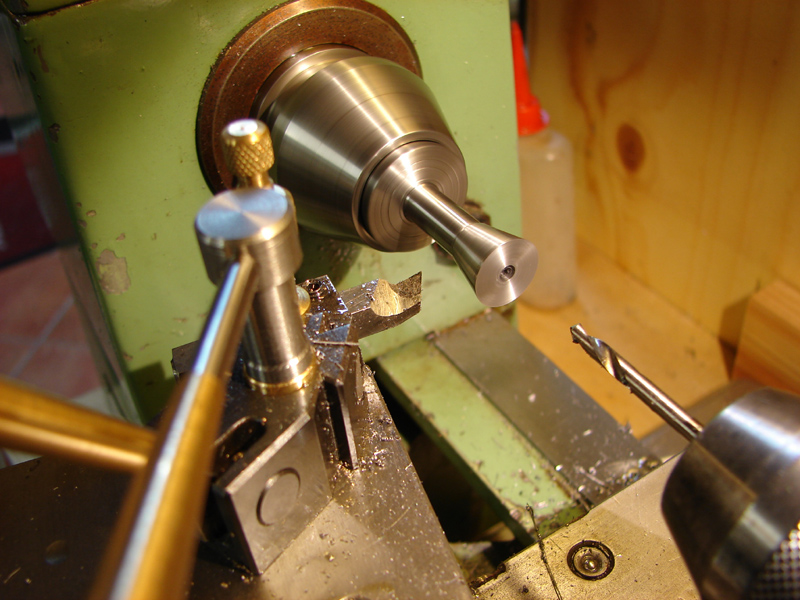

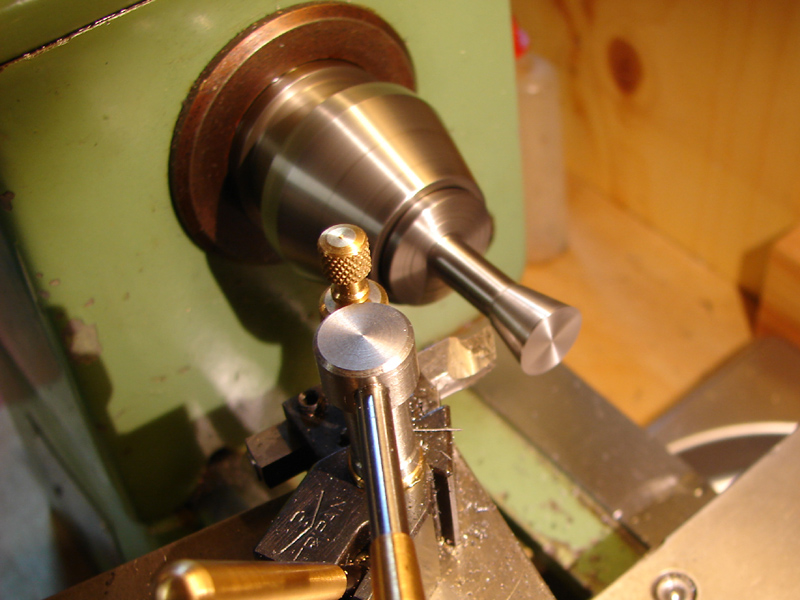

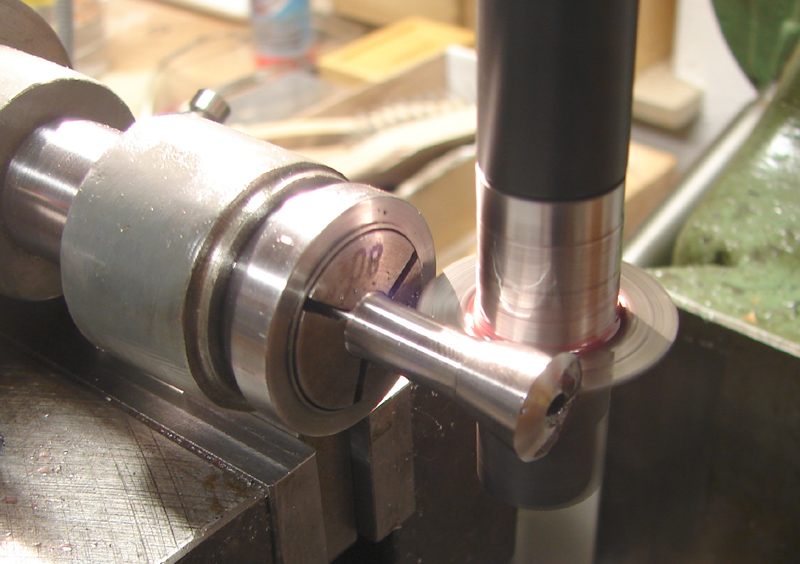

Planfläche mit meinem neuen Radiendrehapparat abrunden

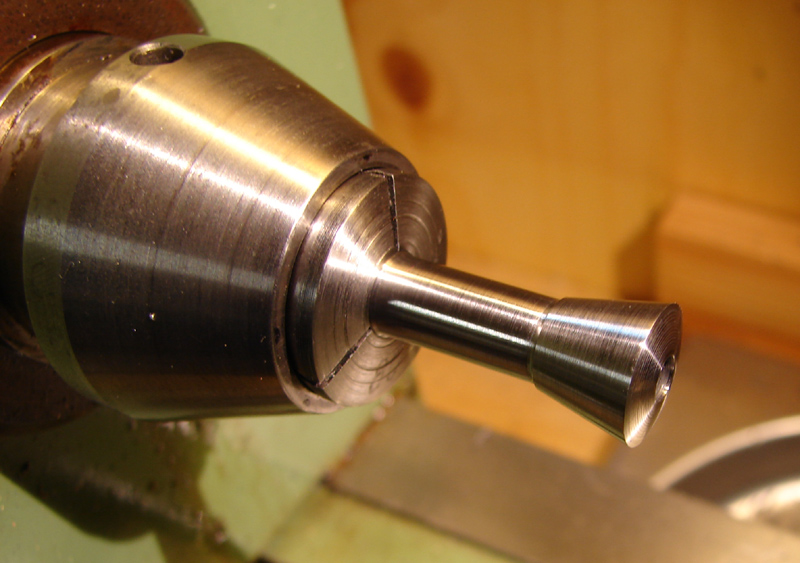

leichte Politur

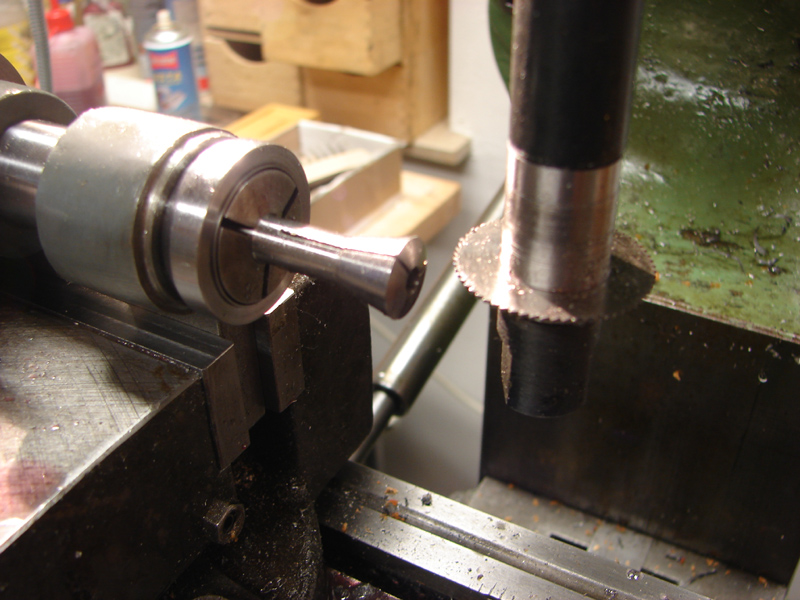

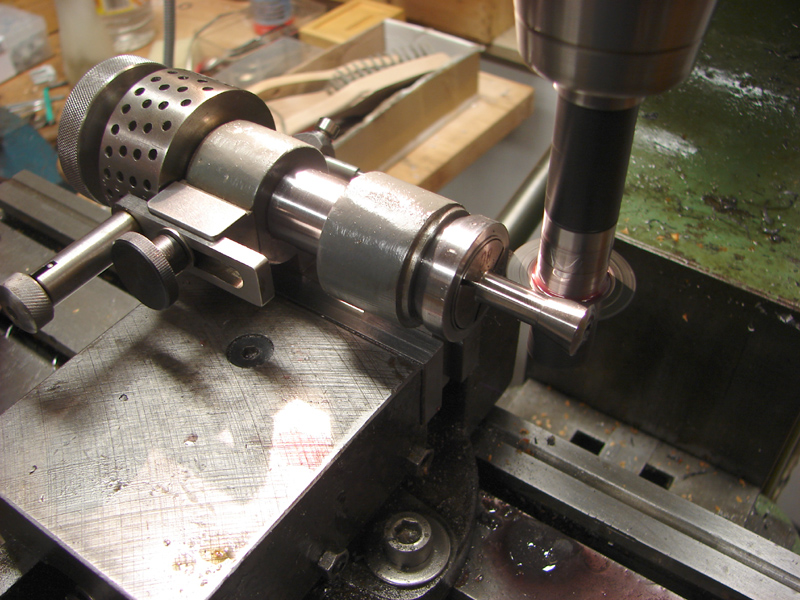

Schlitze einsägen


nicht in die Spannzange sägen!

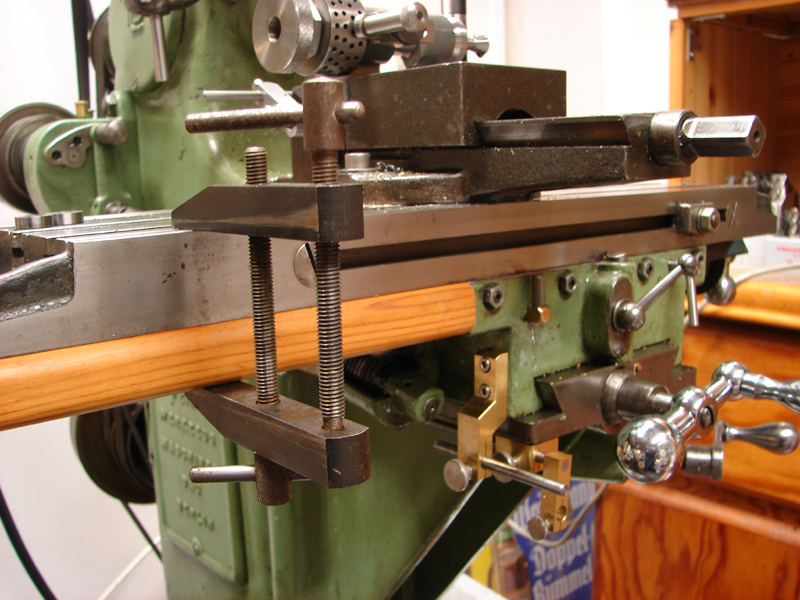

darum gab es einen provisorischen Anschlag in X


nach dem dritten Schlitz...

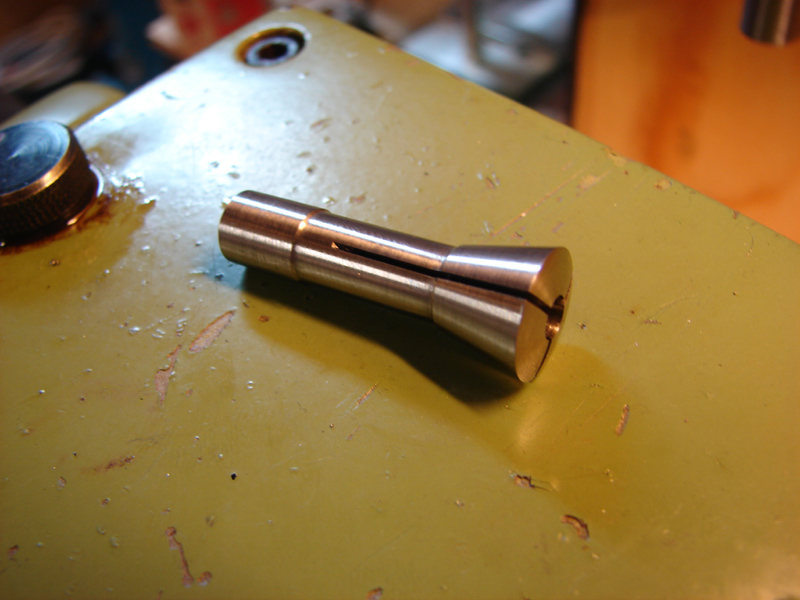

...dann soweit fertig

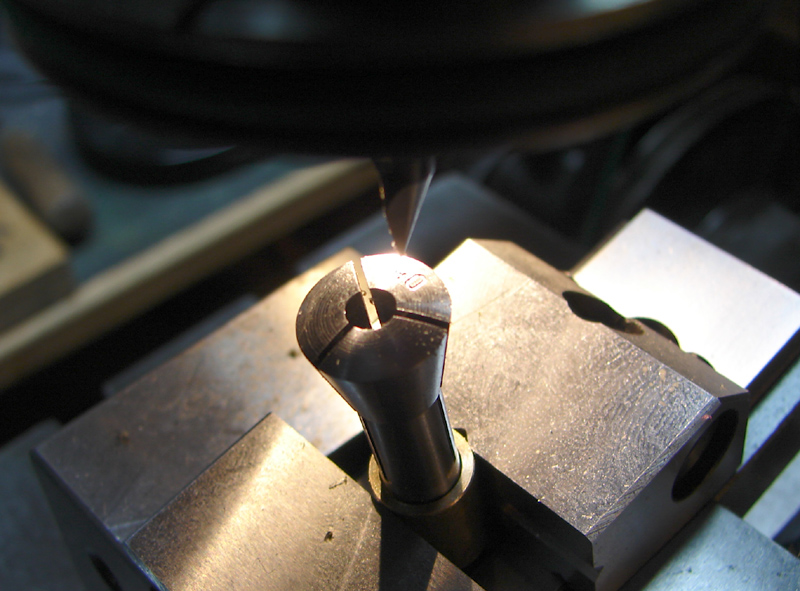

ausrichten auf der Graviermaschine

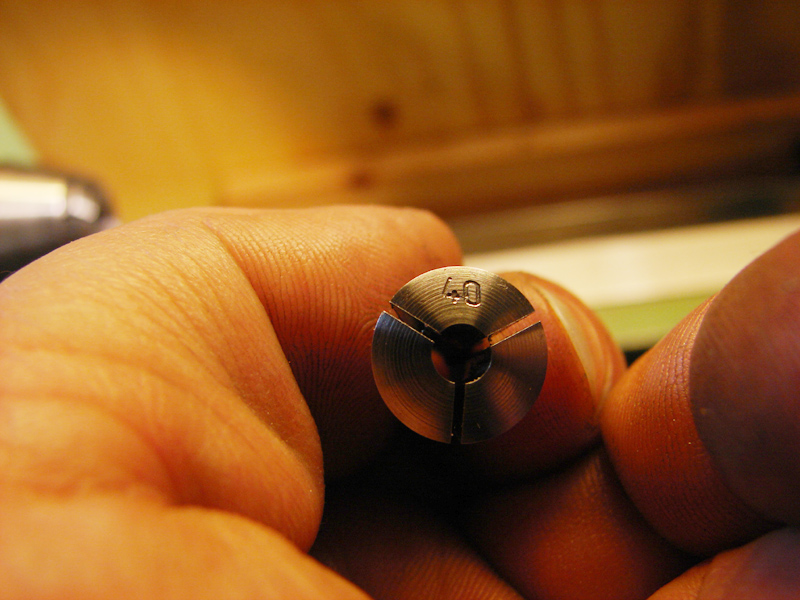

das soll eine 40 sein


Doch dann ein Schock! Was ist das???
Das kann nur an einer falschen Einstellung liegen.
Und richtig! Ich habe den Pantographenträger auf 50 geschoben, und nicht auf 5!
So stimmt natürlich die ganze Geometrie nicht. :o(

Zwei Spannzangen werden noch benötigt: 3/8" und 2,35mm.

29.03.15

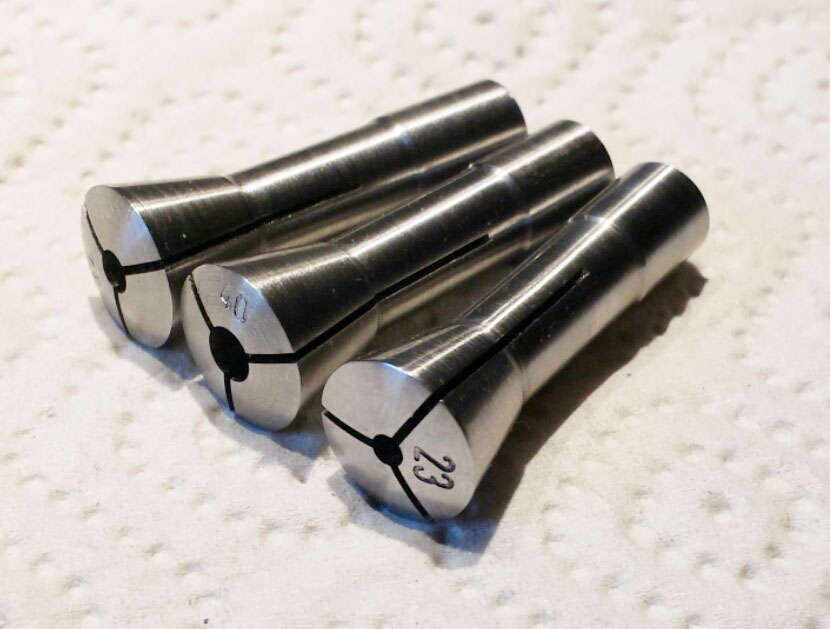

Die beiden anderen Spannzange sind auch fertig, und wie man sieht, hat es mit der Beschriftung auch besser geklappt:
